特徴

• 充放電試験に同期して電池の膨らみを測定。
• サイクル中断処理や電池の脱着を行うことなく安定した状態で電池の膨らみ測定が可能。
• 充放電試験データと膨らみデータが同期した形式でテキストファイルに保存されるため、ファイル保存後に表計算ソフト等での処理が不要。
• 電圧／電流等の充放電データと同様にグラフ表示が可能で、チャンネル番号/サイクル番号/ステップ番号を指定して重ね書きに対応。
• ラミネート型電池／角型電池に対応した電池ホルダーを準備。
• 電池サイズ、恒温槽内ラック等のカスタマイズ可能。
• 充放電試験装置の各種オプション機能と組み合わせ可能。

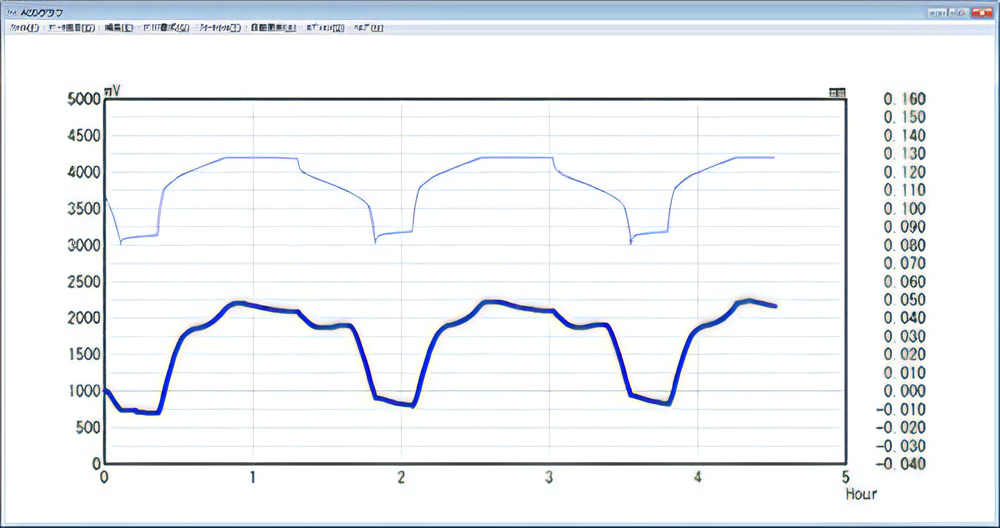

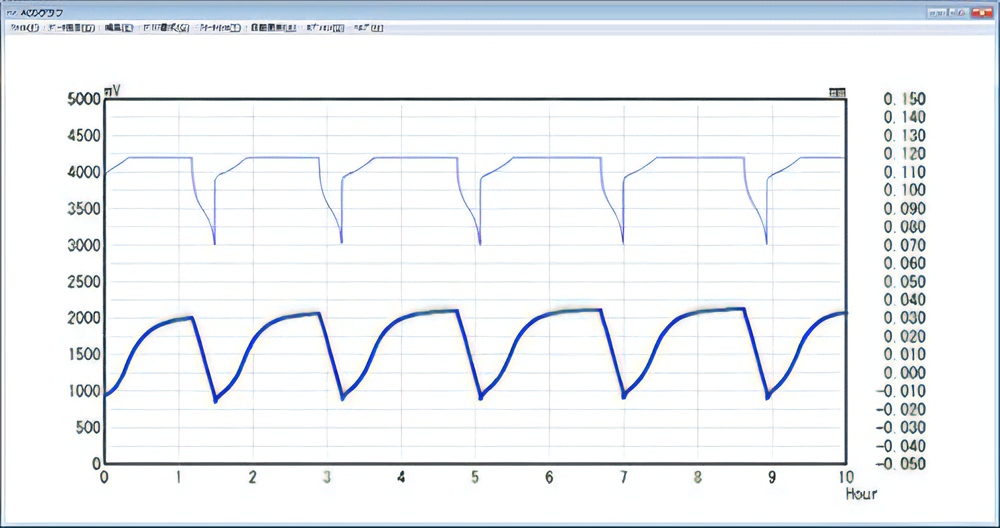

測定例

• 横軸は電流容量に変更可能。
• CH番号/サイクル番号/ステップ番号を指定して重ね書きに対応。

※CC-CV充電／CC放電、縦軸：電圧／電池厚み、横軸：時間

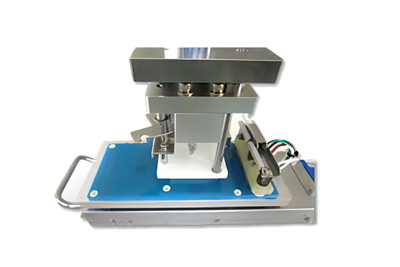

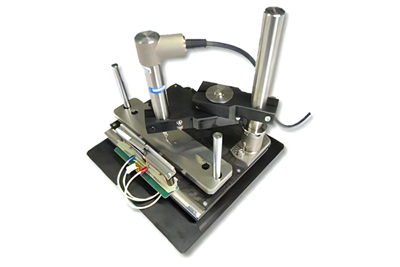

電池ホルダー例

適応電池	ラミネート型電池
適応電池 サイズ	L=最大150㎜×W=最大90㎜（タブ除く） タブ間隔 ①A 12㎜／B 48㎜ ②A 48㎜／B 84㎜
適応最大電流	10A
温度センサー	サーミスタ標準装備
耐熱性能	0℃～＋50℃（推奨）
その他	4端子測定
オプション	実装ラック、加圧力他

適応電池	ラミネート型電池
適応電池 サイズ	L=最大85㎜×W=最大60㎜（タブ除く） タブ間隔 A 5㎜／B 43㎜
適応最大電流	10A
温度センサー	サーミスタ標準装備
耐熱性能	0℃～＋50℃（推奨）
その他	4端子測定
オプション	実装ラック、加圧力他

※特許取得済

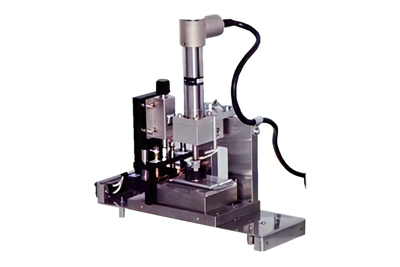

適応電池	角型電池
適応電池 サイズ	L=30～50㎜／W=10～40㎜／t=4～10㎜（角型）
適応最大電流	10A
温度センサー	サーミスタ標準装備
耐熱性能	0℃～＋50℃（推奨）
その他	4端子測定
オプション	実装ラック他
