膨らみ測定機能Bulge Measurement Function
特徴
| ・ |
充放電試験に同期して電池の膨らみを測定。 |
| ・ |
サイクル中断処理や電池の脱着を行うことなく安定した状態で電池の膨らみ測定が可能。 |
| ・ |
充放電試験データと膨らみデータが同期した形式でテキストファイルに保存されるため、ファイル保存後に表計算ソフト等での処理が不要。 |
| ・ |
電圧／電流等の充放電データと同様にグラフ表示が可能で、チャンネル番号/サイクル番号/ステップ番号を指定して重ね書きに対応。 |
| ・ |
ラミネート型電池／角型電池に対応した電池ホルダーを準備。 |
| ・ |
電池サイズ、恒温槽内ラック等のカスタマイズ可能。 |
| ・ |
充放電試験装置の各種オプション機能と組み合わせ可能。 |

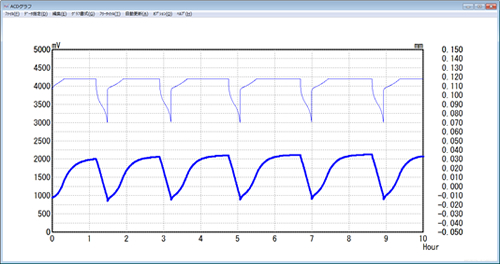

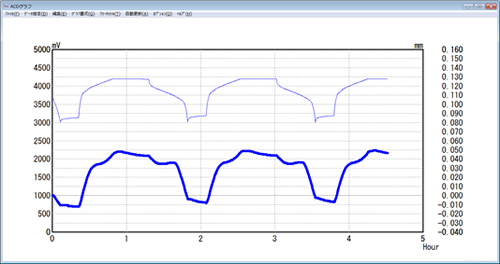

測定例
| CC-CV充電／CC放電 |
| 縦軸：電圧／電池厚み |
| 横軸：時間 |
| |
| 横軸は電流容量に変更可能。 |
| |
| CH番号/サイクル番号/ステップ番号を指定して重ね書きに対応。 |
電池ホルダー例
| 適応電池 |
ラミネート型電池 |
| 適応電池サイズ |
L=最大150mm×W=最大90ｍｍ（タブ除く）
タブ間隔①A 12mm／B 48mm
②A 48mm／B 84mm |
| 適応最大電流 |
10A |
| 温度センサー |
サーミスタ標準装備 |
| 耐熱性能 |
0℃～＋50℃（推奨） |
| その他 |
4端子測定 |
| オプション |
実装ラック、加圧力他 |
| 適応電池 |
ラミネート型電池 |
| 適応電池サイズ |
L=最大85mm×W=最大60ｍｍ（タブ除く）
タブ間隔A 5mm／B 43mm |
| 適応最大電流 |
10A |
| 温度センサー |
サーミスタ標準装備 |
| 耐熱性能 |
0℃～＋50℃（推奨） |
| その他 |
4端子測定 |
| オプション |
実装ラック、加圧力他 |
| 適応電池 |
角型電池 |
| 適応電池サイズ |
L=30～50mm／W=10～40mm／t=4～10mm（角型） |
| 適応最大電流 |
10A |
| 温度センサー |
サーミスタ標準装備 |
| 耐熱性能 |
0℃～＋50℃（推奨） |
| その他 |
4端子測定 |
| オプション |
実装ラック他 |
仕様ならびに画面は予告なく変更することがあります。
詳細は弊社までお問い合わせください。
|
